Sıvı-Sıvı Jet Mikser Uygulaması
25-11-2022
16:53

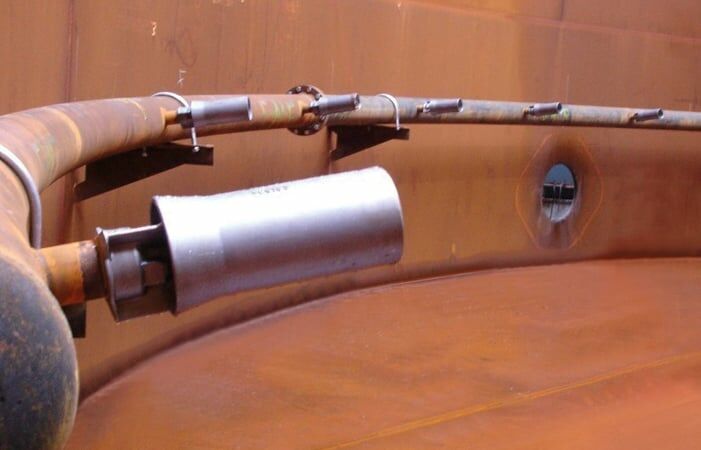

Sıvı jet karıştırma nozulları, sürekli ve kesintili karıştırma görevleri için uygulanabilen özel karıştırma sistemlerinin ana bileşenleridir. Mekanik karıştırıcılar için tam yedek olarak kullanılabilirler ve çoğu durumda karıştırma sonuçlarını aşarlar.
Çalışma Prensibi
Tanktan bir sıvı akışı alınır ve bir hareket pompası vasıtasıyla sıvı jet karıştırma nozülüne verilir. Hareket nozülü içinde basınç enerjisi kinetik enerjiye dönüştürülür. Hareketli nozül çıkışında negatif basınç oluşur ve ortam sıvısı emilir. Emme akışı, bitişik karıştırma bölümündeki hareket akışı ile kuvvetli bir şekilde karıştırılır ve darbe değişimi ile hızlandırılır. Çıkan karışık akışın sürükleme etkisi, karıştırma etkisini artırır.
Karıştırma Nozullarının Avantajları
• %50'nin üzerinde enerji tasarrufu
• Tank içeriğinin tamamen homojen karıştılırmasını sağlar
• Düşük yatırım maliyeti
• Aşınmaya Dayanıklı
• Uzun Ömürlü
• Tankın içerisinde hareketli parça yok
• Sızdırmazlık sorunu - şaft kanalı yok
• Karışmayan ölü bölge yok
• Bakım ihtiyacı yok
Örnek Uygulama
|
Tank Çapı |
Doldurma Yüksekliği |
Doldurma Hacmi |
|
27,6 m |
10 m |
5983 m2 |
|
Enerji Tüketimi |
|
|
Geleneksel Karıştırma Sistemi İle Karıştırmak İçin |
10W/m3 |
|
Jet Mikser Karıştırma Sistemi İle Karıştırmak İçin |
4W/m3 |
|
Enerji Tasarrufu Potansiyeli |
6W/m3 |
|
Toplam Tasarruf Hesabı |
|
|
|
35,9 kW (35898 W) |
|
35,9 kW * 8760 saat/yıl = |
314484 kWh/yıl |
|
314484 kWh/yıl * 4,5 TL/kWh = |
1.415.178 TL |
|
314484 kWh/yıl * 4,5 TL/kWh Türkiye elektrik birim maliyeti |
|
